我國衛星正處于快速發展階段，衛星附屬設備進行熱平衡、熱真空試驗需要使用空間條件測試系統。本文將對該設備的組成、采用的模擬技術做簡單介紹。

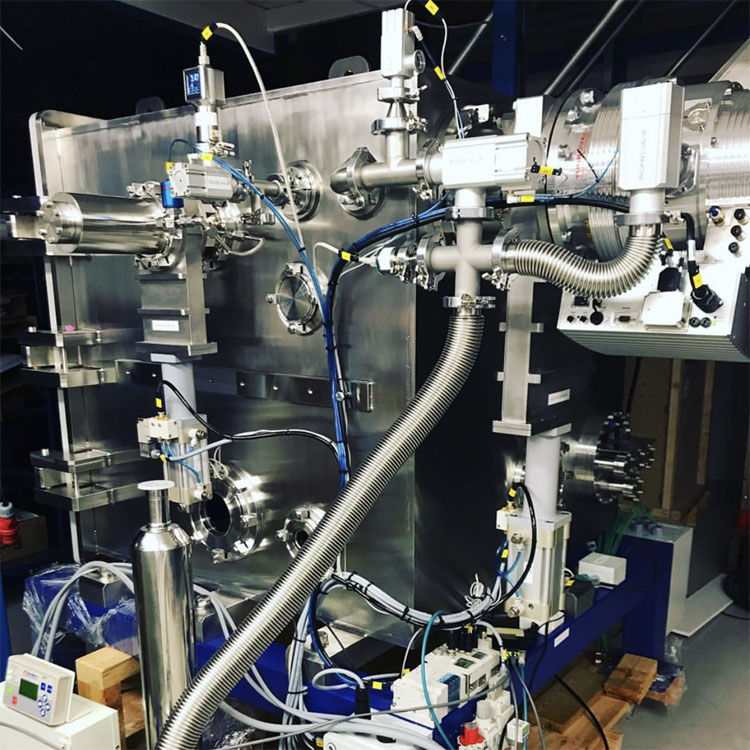

產品名稱：環儀儀器 空間條件測試系統

主要系統組成：系統由真空容器、真空系統、熱沉、制冷加熱系統、外熱流模擬系統、溫度測量系統等組成。

主要技術指標：

設備組成及模擬技術：

1.真空容器

為各種試驗提供環境空間，是真空抽氣、熱沉、低溫外流程、溫控等系統匯集的中心，在設計、制造及安裝的質量直接影響到整體設備系統的性能和真空度。

真空容器為圓筒臥式結構形式，大門為平拉開可移動式，被測試件安裝方便；另一端為封頭，其上開有2個書125冷熱介質進出口連接法蘭，分4路供傳導液循環用。

2.真空系統

真空系統主要技術要求是確保系統在高真空小于5*10^-5Pa，潔凈無油的真空環境下運行。真空系統由低真空系統、高真空系統、超高真空系統、循環水冷系統、冷阱、管道閥門及真空測量儀器等組成。

3.熱沉

該設備的熱沉是在不銹鋼管上焊銅翅片構成的管板結構，內表面涂高吸收率的黑漆，使其吸收率能達到0.9以上。熱沉的溫度測量傳感器采用鎧裝Pt100鉑電阻，共布置有26個測量點，測量選用的是PLC自身的Pt1OO模塊，可以將熱沉的溫度數據傳送到上位計算機進行顯示、儲存、打印等。

4.冷加熱系統

該設備的制冷加熱系統由制冷流程和加熱流程兩部分組成，其功能：

（1）對熱沉提供冷源，使熱沉溫度保持在低于-70℃，模擬空間冷黑環境；

（2)在試驗工況結束后，用氣加熱對冷媒進行烘烤，將熱沉的溫度升高到室溫以上。該設備的制冷流程采用了復疊式制冷循環系統。該系統主要由儲液罐、壓縮機、磁力泵、管道閥門及安裝在真空容器內的熱沉組成。

5.外熱流模擬系統

該設備的外熱流模擬采用的是外加熱循環技術，系統主要由加熱絲、儲液罐、循環泵、閥門等裝置組成。其作用主要是提供衛星附屬設備進行熱平衡、熱真空試驗所需的模擬外熱流。

6.溫度測量系統

該設備的溫度測量系統主要由測量計算機、測量電纜及接插件、溫度傳感器、模擬室內公用參考點等組成。

如有空間條件測試系統的選型疑問，可以咨詢環儀儀器相關技術人員。
